数控冲床组成部件以及各部件功能

发布者：卓东机械发布时间：2011/1/27 9:53:11

数控冲床由哪儿部分组成，试用框图表示各部分之间的关系，并简述各部分的基本功能。

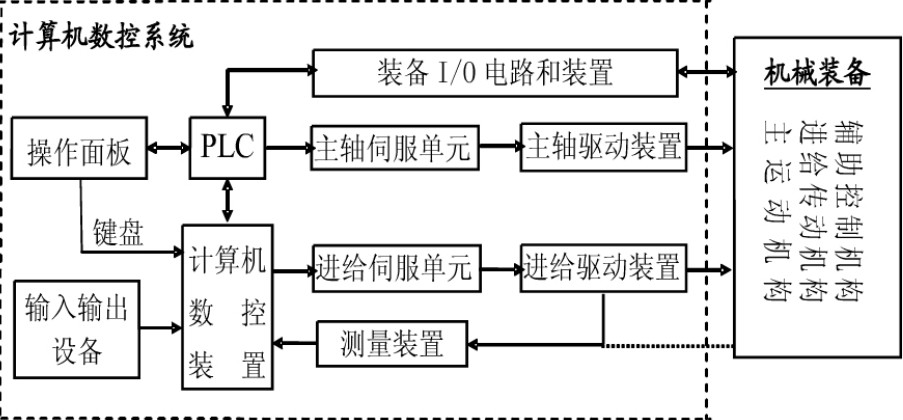

数控转塔冲床的组成图示如下
(1)操作面板：作人员与数控装置进行信息交流的工具。
(2)控制介质与输入输出设备：控制介质是记录零件加工程序的媒介，输入输出设备是CNC系统与外部设备进行交互装置。
(3)CNC装置根据输入的零件加工程序进行相应的处理（如运动轨迹处理、机床输入输出处理等），然后输出控制命令到相应的执行部件(伺服单元、驱动装置和PLC等)CNC装置是CNC系统的核心。
(4)伺服单元、驱动装置和测量装置：保证灵敏、准确地跟踪CNC装置指令，包括进给运动指令和主轴运动指令等。
(5)PLC、装备I/O电路和装置：接受CNC的M、S、T指令，对其进行译码并转换成对应的控制信号，控制辅助装置完成装备相应的开关动作；接受操作面板和装备侧的I/O信号，送给CNC装置，经其处理后，输出指令控制CNC系统的工作状态和装备的动作。
(6)机械装备：数控装备的主体，是实现制造加工的执行部件。
