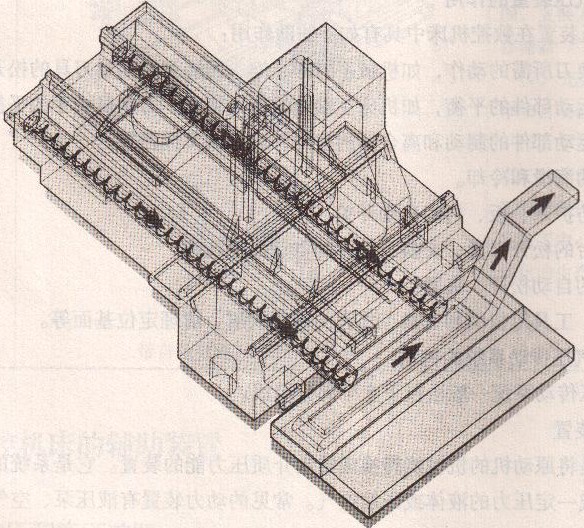

为了数控冲床的自动加工能够顺利进行和减少数控机床的发热，数控冲床应具有合适的排屑系统，如图2 39所示。数控冲床的切屑往往混合着切削液，排屑装置应从其中分离出切屑，并将它们送入切屑收集箱内，而切削液则被回收到切削液箱。
常见的排屑装置有以下几种。

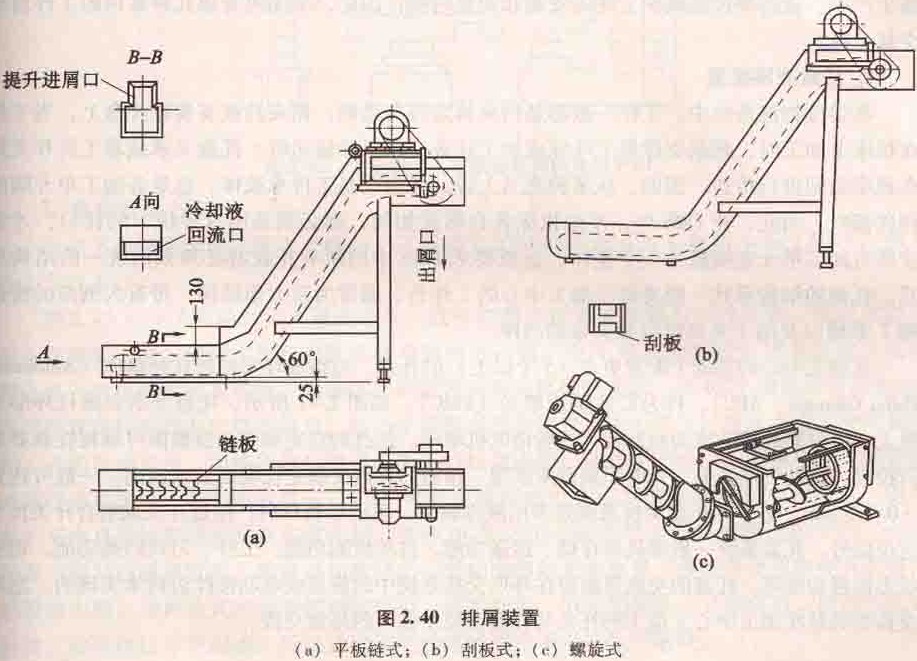

(1)平板链式排屑装置
该装以以滚动链轮牵引钢质半板链带在封闭箱中运转，加工中的切屑落到链带上，经过提升，将废屑中的切削液分离出来，切屑排出机床，落入存屑箱，这种装置能排除各种形状的切屑，适应性强，各类机床都能采用，如图2.40 (a)所示。在数控车床上使用时，其多与机床切削液箱合为一体，以简化机床结构
(2)刮板式排屑装置
该装置的传动原理与平板链式基本相同，只是链板不同，带有刮板链板，如图2.40(b)所示、这种装置常用于输送各种材料的短小切屑，排屑能力较强，
(3)螺旋式排屑装置
该装置是利用电机经减速装置驱动安装在沟槽中的一根绞笼式螺旋杆进行工作的，如图2 40(c)所示。螺旋杆工作时，沟槽中的切屑由螺旋杆推动连续向前运动，最终排人切屑收集箱。这种装置占据空间小，使用时可安装在机床与立柱间间隙狭小的位置上。螺旋槽排屑结构简单、性能良好，但只适合滑水平或小角度倾斜的直线运动排屑，不能大角度倾斜提升和转向排屑。
排屑装置的安装位置一般应尽可能地靠近刀具切削区域。车床的排屑装置安装在旋转工件的下方，以利用简化机床和排屑装置结构，减小机床占地面积，提高排屑效率。排出的切屑一般都落入切屑收集箱或小车中，有的直接排人车间排屑系统。
