数控冲床尾座
发布者：卓东机械 发布时间：2011/8/18 10:20:25
数控冲床尾座一般是在加工时对工件起辅助支承作用，它是由尾座体和尾座套筒两部分成。尾座体可在数控冲床床身上移动和固定。尾座套筒前端安装顶针，套筒可以自动伸出和缩回，现顶尖对工件的支撑作用。

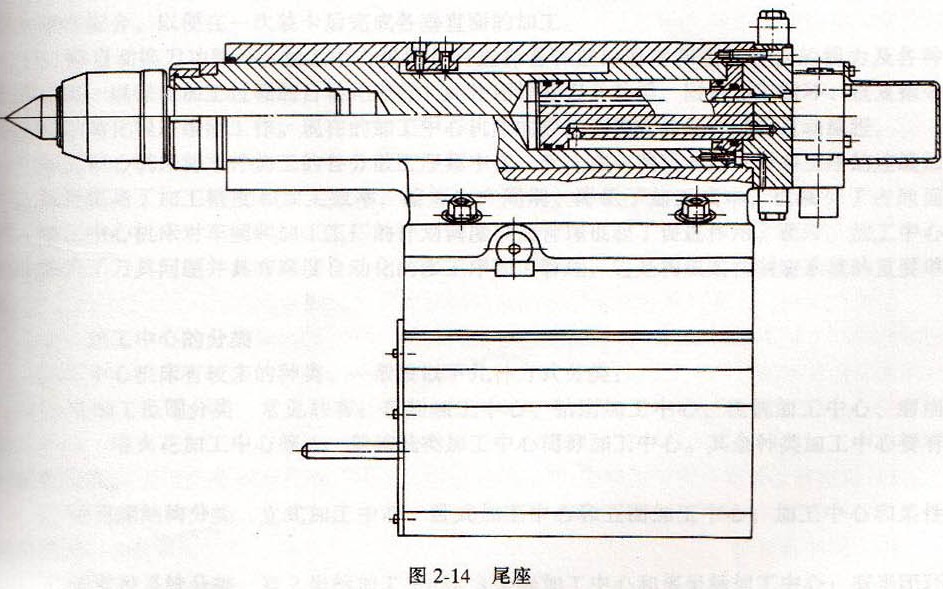

图214尾座
图2-14是某数控冲床的尾座结构图。尾座装在床身导轨上，它可以根据工件的长短调整位置后，用拉杆加以夹紧定位。顶尖装在套筒的锥孔中。尾座套简安装在尾座体的圆孔中，并用平键导向，所以套筒只能轴向移动。在尾座套筒尾部的孔中装有一活塞杆与尾座套筒一起构成一个液压液压缸。当套筒液压缸左腔进压力油时，右腔内的油回油，套简向前伸出；当液压缸右腔中进压力油时，左腔中的油回油，套筒向后回缩。液压回路的控制由机床电气控制系统控制液压元件中的电磁换向阗来实现。套筒上还装有接盘和撞块杆，当套简伸出和回缩时压下前、后极限行程开关，以停止套筒的运动。
